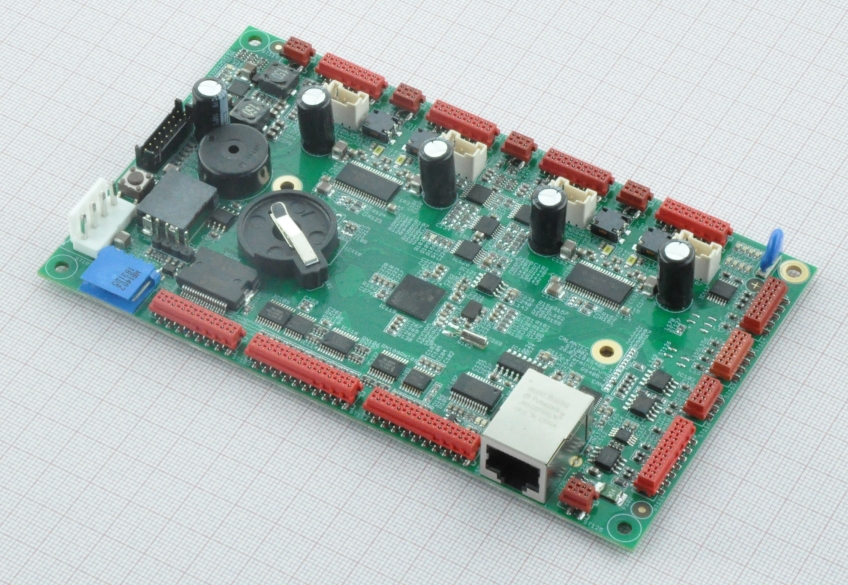

ST1000

  • Handbuch
  • 4 DC-Motorendstufen mit Motorstrom bis max. 2.0A
  • 4 Inkrementalgebereingänge
  • 2 RS232 Schnittstellen
  • 2 RS485 Schnittstellen
  • 1 CAN Schnittstelle
  • 1 Ethernet-Schnittstelle (max.4 Verbindungen)
  • 1 USB Host Interface
  • 1 I²C Schnittstelle (5V)
  • 8 Ausgänge (24V)
  • 8 Eingänge (24V)4 Eingänge (5V)
  • 2 analoge Ausgänge (12 Bit, 0..5V)
  • 3 analoge Eingänge (12 Bit, 0..5V)

ST2000

  • 5 Schrittmotorendstufen mit Mikroschrittbetrieb (1/32 Schritt), Phasenstrom bis max. 2.4A
  • 5 Inkrementalgebereingänge
  • 2 RS232 Schnittstelle
  • 2 RS485 Schnittstelle
  • 1 CAN Schnittstelle
  • 1 Ethernet-Schnittstelle (max.4 Verbindungen)
  • 2 I²C Schnittstelle (5V)
  • 8 Ausgänge (5V)
  • 16 Eingänge (5V)
  • 3 PWM-Ausgänge (5V)
  • 2 analoge Ausgänge (12 Bit, 0..5V)
  • 5 analoge Eingänge (12 Bit, 0..5V)

ST3100

  • 3 EC-(BLDC-) bzw.(DC-Endstufen
  • 3 Inkrementalgebereingänge
  • 2 RS232 Schnittstelle
  • 2 RS485 Schnittstelle
  • 1 CAN Schnittstelle
  • 1 Ethernet-Schnittstelle (max.4 Verbindungen)
  • 2 I²C Schnittstelle (5V)
  • 8 Ausgänge (5V)
  • 16 Eingänge (5V)
  • 3 PWM-Ausgänge (5V)
  • 2 analoge Ausgänge (12 Bit, 0..5V)
  • 5 analoge Eingänge (12 Bit, 0..5V)

ST4000

  • 5 Schrittmotorendstufen mit Mikroschrittbetrieb (1/32 Schritt), Phasenstrom bis max. 2.4A
  • 4 Inkrementalgebereingänge
  • RS232 Schnittstelle
  • RS485 Schnittstelle
  • CAN Schnittstelle
  • I²C Schnittstelle (5V)
  • 8 Ausgänge (5V)
  • 16 Eingänge (5V)
  • 3 PWM-Ausgänge (5V)
  • 2 analoge Ausgänge (12 Bit, 0..5V)
  • 5 analoge Eingänge (12 Bit, 0..5V)
  • Ethernet Schnittstelle
  • USB-Schnittstelle (FTDI)
  • optional SCI-Schnittstelle (3,3V), UART (3,3V), I²C (3,3V)

ST5300-1

Die ST5300 ist eine universelle Motorsteuerung, die durch den Aufbau mit einer separaten Endstufenleiterplatte in unterschiedlichen Versionen geliefert werden kann. Sie besitzt eine große Anzahl an Kommunikationsschnittstellen und Positionsgebereingänge, die Signale von bis zu 4 inkrementellen (auf Anfrage bis zu 8) und bis zu 4 absoluten Positionsgebern (RS485) verarbeiten können.

ST5300-2

Die ST5300 ist eine universelle Motorsteuerung, die durch den Aufbau mit einer separaten Endstufenleiterplatte in unterschiedlichen Versionen geliefert werden kann. Sie besitzt eine große Anzahl an Kommunikationsschnittstellen und Positionsgebereingänge, die Signale von bis zu 4 inkrementellen (auf Anfrage bis zu 8) und bis zu 4 absoluten Positionsgebern (RS485) verarbeiten können.

ST5300-D8

Die ST5300 ist eine universelle Motorsteuerung, die durch den Aufbau mit einer separaten Endstufenleiterplatte in unterschiedlichen Versionen geliefert werden kann. Sie besitzt eine große Anzahl an Kommunikationsschnittstellen und Positionsgebereingänge, die Signale von bis zu 4 inkrementellen (auf Anfrage bis zu 8) und bis zu 4 absoluten Positionsgebern (RS485) verarbeiten können.

ST5600

ST5700

  • 4 EC-(BLDC-) bzw.(DC-Endstufen
  • 5 Inkrementalgebereingänge
  • 2 RS232 Schnittstelle
  • 2 RS485 Schnittstelle
  • 1 CAN Schnittstelle
  • 1 Ethernet-Schnittstelle (max.4 Verbindungen)
  • 1 I²C Schnittstelle (5V)
  • 8 Ausgänge (5V)
  • 16 Eingänge (5V)
  • 3 PWM-Ausgänge (5V)
  • 2 analoge Ausgänge (12 Bit, 0..5V)
  • 5 analoge Eingänge (12 Bit, 0..5V)

ST5900

Die ST5900 ist eine universelle Motorsteuerung die durch den Aufbau mit einer separaten Endstufenleiterplatte in unterschiedlichen Versionen geliefert werden kann. Sie besitzt eine großen Anzahl an Kommunikationsschnittstellen und 8 universelle Positionsgebereingänge, die Signale von inkrementellen und absoluten Positionsgebern (Gray, SSI, BISSC, RS485) verarbeiten können.
